HD-Daten per Powerline-Technik über die Stromleitung transferieren – so geht’s

Vor ein paar Tagen habe ich via Facebook entdeckt, dass die Firma ZyXEL Tester für diverse Komponenten sucht. Und da ich aus historischen Gründen immer noch ganz gute Kontakte dorthin habe, dauerte es gar nicht lange, bis ein hübsches, kompaktes Paket bei mir auftauchte, in dem sich zwei Powerline-kompatible Adapter und ein Multimedia-WLAN-Router befanden.

Genauer gesagt handelt es sich dabei um die Modelle ZyXEL HD Powerline Adapter mit der Modellbezeichnung PLA5205 und dem Media Router N750 (NBG5615). Beide Komponenten weisen unter anderem folgende Eigenschaften auf:

HD Powerline Adapter PLA5205

  • maximale Datentransferrate: 600 MBit/s
  • ein Gigabit-Ethernet-Anschluss
  • drei Leuchtdioden (Strom an/aus, Powerline- und Ethernet-Verbindung)
  • zwei Schalter (Datenverbindung/-verschlüsselung, Reset)

Media Router N750 (NBG5615)

  •  Dual-Band-Router (2,4 GHz und 5 GHz)
  • vier Gigabit-Ethernet-Anschlüsse
  • zwei Schalter für Strom und WLAN-Modul
  • WAN-Anschluss für externes DSL-Modem
  • zwei USB-Anschlüsse für separaten Drucker und Speichermedien wie Festplatte, USB-Stick, Digitalkamera, etc.

I. Das Powerline-Media-Router-Streaming-Setup

Für den ultimativen Powerline-Videostreaming-Test kam folgendes Setup zum Einsatz:

  • Zwei Powerline-Adapter. Einer davon befand sich neben mir auf dem Schreibtisch, verbunden per Ethernet mit meinem Windows-8-Tablet von Acer, der zweite auf demselben Stockwerk, allerdings zwei Räume weiter. Beide Stromadapter waren mit einer Mehrfachsteckdose verbunden, was ZyXEL zwar nicht empfiehlt, was aber trotzdem funktioniert. Allerdings leidet die maximale Datenrate unter diesem Umstand. Daher: Für Höchsttempi die PLA 5202 am besten direkt an die Steckdose ran.
  • Der Media-Router: diesen habe ich per Gigabit-Ethernet mit dem zweiten Powerline-Adapter verbunden. Für die Datentransfers habe ich meine schicke, silberfarbene, externe Festplatte an einem der beiden USB-Anschlüsse angesteckt. Möglicherweise werden nicht alle Festplatten unterstützt, vor allem die ohne eigene Stromversorgung nicht, da die USB-Ports des ZyXEL-Routers nicht ausreichend Strom liefern.

II. Das Einrichten des Stromnetzwerks

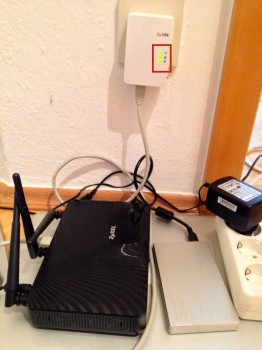

Sobald alle drei Lämpchen am PLA 5202 grün leuchten, weiß man: alles gut!
Sobald alle drei Lämpchen am PLA 5202 grün leuchten, weiß man: alles gut!

Für das Verbinden zweier Ethernet-Komponenten (in meinem Testfall war das der Windows-8-Tablet-PC und der ZyXEL Media-Router) über das Stromnetz habe ich folgende Schritt durchgeführt:

1. An Adapter 1 habe ich via Ethernetkabel den Tablet-PC angeschlossen, den Adapter selbst mit der Steckdose verbunden. Es sollten die obere und untere LED (Strom und Ethernet aufleuchten).

2. An Adapter 2 habe ich den Router via Ethernetkabel gehängt, an diesen die Festplatte und den PAL 5202 habe ich mit einer Steckdose im übernächsten Raum verbunden. Auch hier sollten beide Lämpchen grün leuchten.

3. Dann habe ich den Encrypt-Taste kurz gedrückt, der sich an der Seite des Powerline-Adapters befindet. Und zwar so lange, bis das Power-LED zu blinken beginnt, was darauf hinweist, dass der PLA auf einen zweiten Stromadapter wartet.

4. Mit dem zweiten PLA 2505 bin ich genauso verfahren. Als die Verbindung zwischen beiden Adaptern hergestellt war, leuchteten beide mittlere Lämpchen grün, was auf eine sehr gute und schnelle Verbindung hinweist.

That’s it. Jetzt kommt die Netzwerkverbindung an die Reihe, damit dem Multimediastreaming nichts mehr im Wege steht.

III. Netzwerkverbindung zwischen Windows-8-PC und Media Router herstellen

1. Auf dem ZyXEL-Router einloggen (IP = 192.168.1.1, Kennwort: 1234) und als erstes das Router-Kennwort ändern.

2. Auf der Startseite des Media Routers auf „Expertenmodus“ klicken.

3. Auf die zwei Zahnräder klicken und dort auf das Pluszeichen vor „Verwaltung“ klicken.

4. Auf „USB-Medienfreigabe“ klicken.

5. „DLNA“ aktivieren. Das erleichtert den späteren Zugriff auf den WLAN-Router und alle Medientypen für beide USB-Anschlüsse freigeben (falls gewünscht). Auf „Übernehmen“ klicken.

ZyXEL Router einrichten - DLNA
ZyXEL Router einrichten – DLNA

6. Zum Reiter „Samba“ wechseln, dort ein Häkchen vor „Samba aktiveren“ setzen, einen Namen vergeben, die Arbeitsgruppe am besten auf WORKGROUP lassen und eine Beschreibung eintragen.

7. Den USB-Zugriff auf lesend und schreibend ändern.

8. Einen oder mehrere User-Accounts inkl. Name und Kennwort für beide USB-Anschlüsse einrichten.

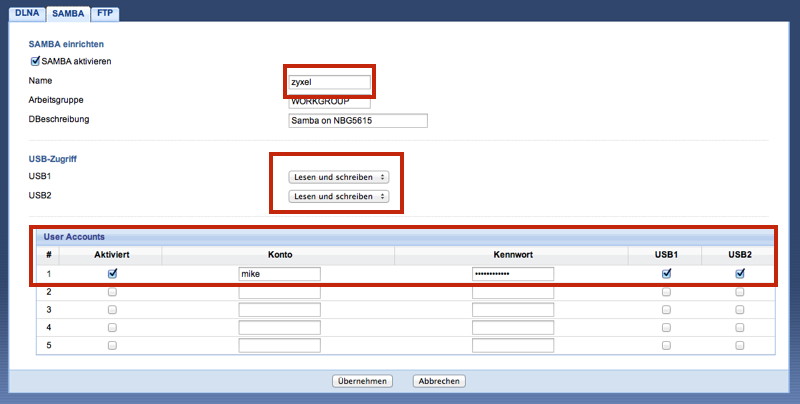

ZyXEL Router einrichten - Samba
ZyXEL Router einrichten – Samba

9. Auf „Übernehmen“ klicken und vom Router abmelden.

IV. Medienwiedergabe via Stromleitung

Um auf dem Windows-8-Rechner beispielsweise ein Video wiederzugeben, das sich auf der externen Festplatte des ZyXEL Media Routers befindet, bin ich wie folgt vorgegangen:

1. Ich habe die Video-App von Windows 8 gestartet, habe per vertikaler Wischbewegung die untere Menüleiste geöffnet und auf „Datei öffnen“ getippt.

2. Ein Fingertipp auf „Dateien“ öffnet ein Drop-down-Menü, aus dem ich die Option „Netzwerk“ ausgewählt habe. Dort habe ich den Namen des Mediaservers (siehe Schritt III.6) wie folgt eingetragen: zyxelusb1-3. (Danke übriges an die Jungs Tippscout, die mich daran erinnert haben, wie man den Backslash „“ auf einem Mac erzeugt).

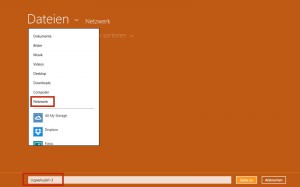

Unter Windows 8 eine Netzwerkverbindung herstellen
Unter Windows 8 eine Netzwerkverbindung herstellen

3. Ein weiterer Fingertipp auf „Gehe zu“ brachte sämtliche Inhalte zutage, nachdem ich Name und Kennwort eingetragen hatte, die ich unter Schritt III.8 vergeben habe. Und was habe ich da als erstes gestartet: genau, einen meiner absoluten Lieblingsfilme: Soul Kitchen.

Tja, und was soll ich sagen: die Videowiedergabe klappte vorzüglich, selbst wenn das Video nicht in HD kodiert ist und damit ein 600-Mbit-Netz nicht wirklich vor eine echte Herausforderung stellt.

Fazit: einfaches Setup, großes Wirkung

Die Datenübertragung via Stromnetz ist immer dann eine gute Alternative, wenn beispielsweise die WLAN-Reichweite nicht ausreicht oder hohe Datenraten erforderlich sind. Und mit dem Set von ZyXEL, das aus zwei PAL 5202 besteht und beispielsweise bei Amazon für gut 76 Euro zu haben ist, gelingt selbst das Aufsetzen solch einer Verbindung zwischen PC und Router mit wenig Aufwand.  Natürlich sind auch andere Szenarien denkbar.
